مصنّعو كابلات المصاعد المسطحة المتحركة

ميزات الأداء الرئيسية لكابلات السفر المسطحة للمصعد في أنظمة الحركة العمودية

بناء الموصل وسبب أهمية عدد الخيوط

كابلات السفر المسطحة للمصعد تعتمد على الموصلات النحاسية الدقيقة للبقاء على قيد الحياة في الحركة الرأسية المستمرة والثني المتكرر. تؤدي زيادة عدد الخيوط إلى تقليل إجهاد الانحناء على كل خيط على حدة، مما يقلل من احتمالية كسر الموصل تحت الأحمال الدورية. بالنسبة للتطبيقات ذات نصف قطر الانحناء الضيق عند نقاط الحزم أو حيث يتم لف الكابل على بكرات صغيرة، فإن الجدائل الدقيقة للغاية واتجاهات الوضع المتوازنة تقلل من التهيج الداخلي وتساعد في الحفاظ على مقاومة اتصال ثابتة طوال عمر الكابل.

الهندسة المسطحة: كفاءة المساحة والسلوك الميكانيكي

يتم اختيار المقطع العرضي المسطح لتقليل استخدام مساحة العمود ولمنع الالتواء أو التشابك أثناء السفر العمودي. تعمل الإنشاءات المسطحة على تغيير المحور المحايد للكابل وخصائص الانحناء مقارنةً بالكابلات المستديرة؛ إنها تسمح ببناء إجمالي أصغر مع الحفاظ على استقرار مسارات الموصلات الفردية. ومع ذلك، تركز الهندسة المسطحة قوى القص على العزل بين الموصلات عند أقصى الانحناء، لذلك يجب على المصممين التحقق من التصاق الطبقات البينية، وسمك العزل وأي ميزات تخفيف الضغط لتجنب التصفيح في الخدمة طويلة الأجل.

مواد غمد والمرونة البيئية

يحدد اختيار الغلاف - عادة بولي كلوريد الفينيل المقاوم للزيت أو المركبات المطاطية المقاومة للشيخوخة - بشكل مباشر مقاومة الكابل لملوثات العمود والرطوبة ودورات درجة الحرارة. توفر مركبات PVC أداءً عازلًا ثابتًا وسهولة في البثق، بينما توفر الأغلفة المطاطية مرونة فائقة في درجات الحرارة المنخفضة وصلابة ميكانيكية. في أعمدة المصاعد ذات المعدات الهيدروليكية، اختر تركيبات مقاومة للزيت لمنع التورم والتليين؛ في الأعمدة المعرضة للأشعة فوق البنفسجية من خلال الألواح الزجاجية أو الأوزون القوي، يفضل خلط المطاط مع مضادات الأوزون لعمر خدمة أطول.

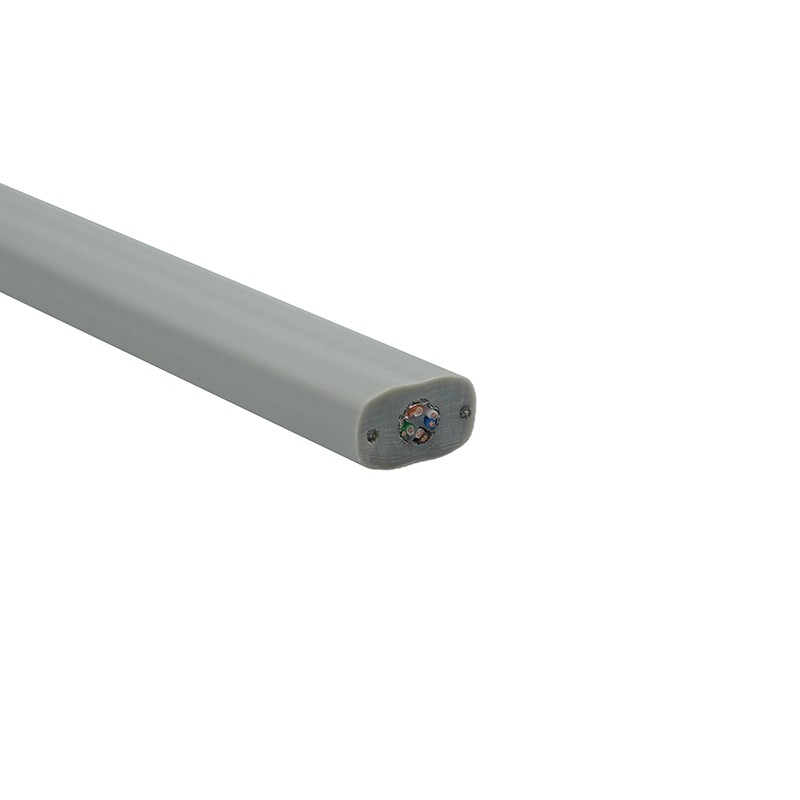

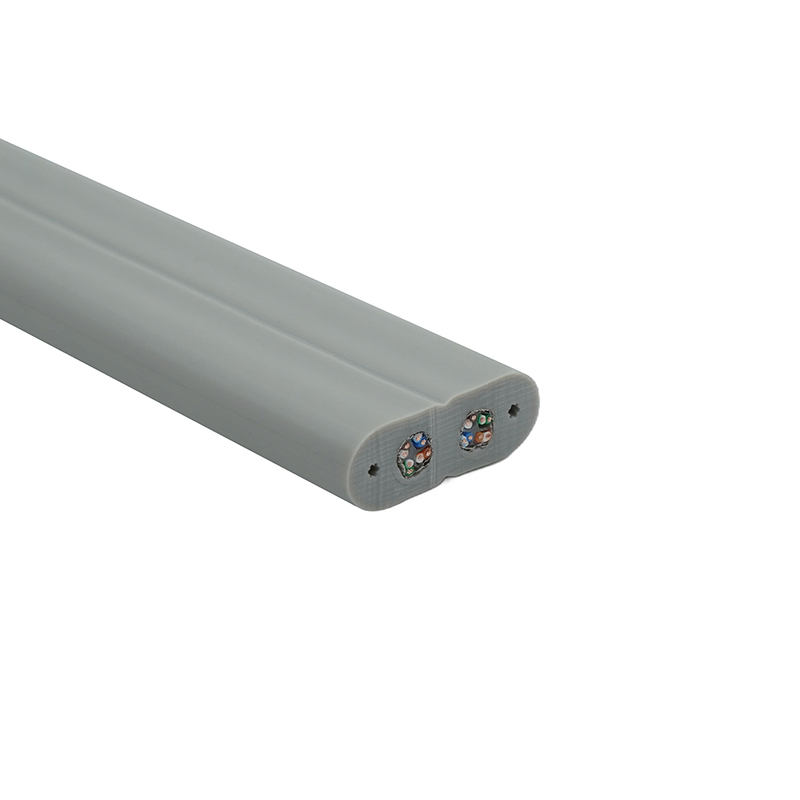

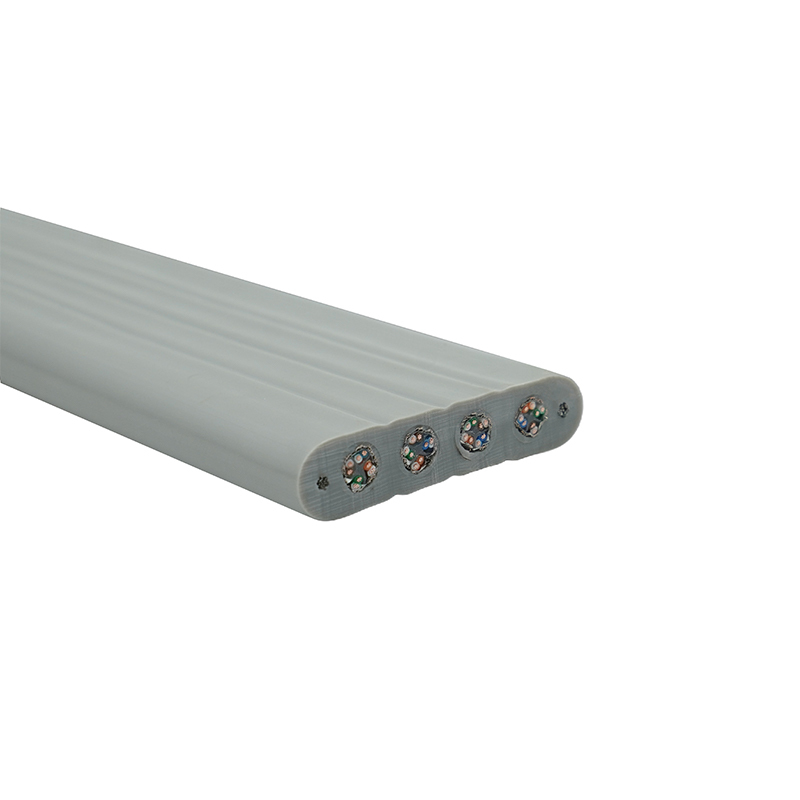

سلامة الإشارة وأزواج البيانات المتكاملة (خيارات Cat6 المسطحة)

تجمع أنظمة المصاعد الحديثة بين قنوات الطاقة والتحكم والبيانات عالية السرعة. يتطلب دمج الأزواج المسطحة من نمط Cat6 هندسة زوجية يمكن التحكم فيها، ولفًا زوجيًا متسقًا، وفصلًا دقيقًا عن موصلات الطاقة للحد من التداخل والحفاظ على أداء فقدان الإرجاع القريب/البعيد (NEXT/FLR). عند تحديد كابلات المصعد المسطحة Cat6، اطلب تقارير المعاوقة عبر 1-250 ميجا هرتز وأرقام الاقتران من زوج إلى زوج وعينات من اختبارات الاستمرارية بعد الدورات المرنة للتأكد من أن أداء البيانات ينجو من الضغط الميكانيكي.

الحماية الميكانيكية، ومقاومة التآكل، وتركيب العمود

يعد التآكل الناتج عن حواف الحزم أو قضبان التوجيه أو البيئات المحملة بالغبار من آليات الفشل المتكررة. اختر كابلات ذات طبقات خارجية معززة أو فكر في إضافة أكمام خارجية عند نقاط التآكل المعروفة. يجب تحديد أجهزة التثبيت - المشابك والأدلة والحلقات - لتتناسب مع المظهر الجانبي المسطح؛ تعمل المشابك المستديرة أو القنوات المبطنة على تقليل تحميل النقاط. لاحظ أن الإضافات الوقائية تغير متطلبات نصف قطر الانحناء وقد تزيد من الصلابة؛ التحقق من صحة التجميع ضمن ملفات تعريف الحركة التمثيلية قبل التثبيت.

السلامة الكهربائية وأداء الحرائق

يجب أن تستوفي كابلات المصعد معايير الحريق والدخان والسمية ذات الصلة بقوانين البناء في منطقة التثبيت. تعمل تركيبات مثبطات اللهب والبدائل منخفضة الدخان والخالية من الهالوجين (LSZH) على تقليل المخاطر أثناء حدوث حريق. تأكد دائمًا من الأداء المطلوب لمكافحة الحرائق واطلب بيانات اختبار المورد - مثل انتشار اللهب الرأسي وانبعاث الدخان - لأن تركيبات الغلاف التي تعمل على تحسين المرونة أو مقاومة الزيت يمكن أن تؤثر على سلوك اللهب.

اختبار التعب والتحقق من دورة الحياة

حدد اختبار العمر المرن الذي يحاكي طول الشوط والسرعة وعدد الدورات المتوقع للمصعد. تعد بيانات المختبر الموحدة مفيدة، ولكن لا شيء يحل محل اختبار دورة العمل الذي يعكس ملف الحركة الواقعي للتثبيت. طلب تقارير اختبار توضح سلامة الموصل ومقاومة العزل ونقل الإشارة قبل وبعد عدد محدد من الدورات؛ قارن دورات الاختبار بالدورات السنوية المتوقعة لتقدير فترات الاستبدال والتخطيط للصيانة الوقائية.

التدريع، والتأريض واعتبارات EMI

عندما تعمل خطوط المراقبة أو الاتصالات الحساسة جنبًا إلى جنب مع الطاقة، فإن التدريع المتكامل أو الأزواج المحمية المنفصلة يقلل من التداخل الكهرومغناطيسي. يمكن أن تشتمل الكابلات المسطحة على دروع من رقائق معدنية أو جديلة، لكن إنهاء الدرع والتأريض المستمر على طول مسار الكابل ضروريان للحفاظ على الفعالية. تقييم نسبة تغطية درع الكابل ومقاومته؛ سيؤدي الإنهاء السيئ أو اتصالات الدرع المتقطعة أثناء الثني إلى تدهور المناعة تجاه مصادر الضوضاء الخارجية.

الفحص والصيانة والتشخيص في الموقع

• الفحص البصري - تحقق من عدم وجود قطع في الغلاف أو علامات سحق أو تصلب السطح أو تغير اللون مما يدل على هجوم كيميائي أو التعرض للأوزون.
• اختبار الانحناء — قم بإجراء انحناء بارد لطيف للكشف عن التقصف؛ غالبًا ما يسبق انخفاض المرونة التشقق تحت الحمل.
• الفحوصات الكهربائية - قياس مقاومة العزل واستمراريته لكل موصل ولاستمرارية الدرع بعد الدورات المجدولة أو الأحداث المشبوهة.
• حفظ السجلات - توثيق مسار الكابل ونقاط التآكل المحددة وتاريخ الاستبدال لتحسين المواصفات والمشتريات المستقبلية.

مؤهلات الموردين والشهادات وإمكانية التتبع

عادةً ما يُظهر الموردون الحاصلون على شهادات CCC وUL وISO9001 وCE ضوابط إنتاج متسقة وإمكانية الوصول إلى مختبرات الاختبار ذات الصلة. بالنسبة لأنظمة المصاعد المهمة، اطلب إمكانية تتبع المواد ونتائج اختبار العينات لأداء المرونة واللهب وخيارات فحص المصنع. عند الطلب المخصص كابلات السفر المسطحة للمصعد ، تتطلب تشغيل نموذج أولي مع نتائج اختبار موقعة لتجنب المفاجآت في عمليات تسليم الإنتاج الضخم.

مقارنة سريعة: الأغلفة البلاستيكية والمطاطية لكابلات المصاعد المسطحة

نصائح عملية للشراء لمشاريع المصاعد

قبل الالتزام بمورد الكابلات، قم بمحاذاة طول شوط المصعد وسرعته وبيئته وعدد الدورات المتوقعة. اطلب اختبار أطوال العينات لكل من الأداء الكهربائي والميكانيكي، وأصر على نتائج اختبار المرونة واللهب الموثقة، وتأكد من أداء الدرع والزوج عند الحاجة إلى قنوات بيانات متكاملة. لتلبية الاحتياجات المتخصصة - مثل كابلات المصعد المسطحة Cat6 أو مقاومة الزيت المحسنة - يمكنك العمل مع الشركات المصنعة ذات الخبرة في كابلات السفر المخصصة والذين يمكنهم تقديم شهادات اختبار يمكن تتبعها وعينات تمثيلية قبل الإنتاج الكامل.
