تصميم الموصل ومرونته: عدد الخيوط والقطر والمقايضات

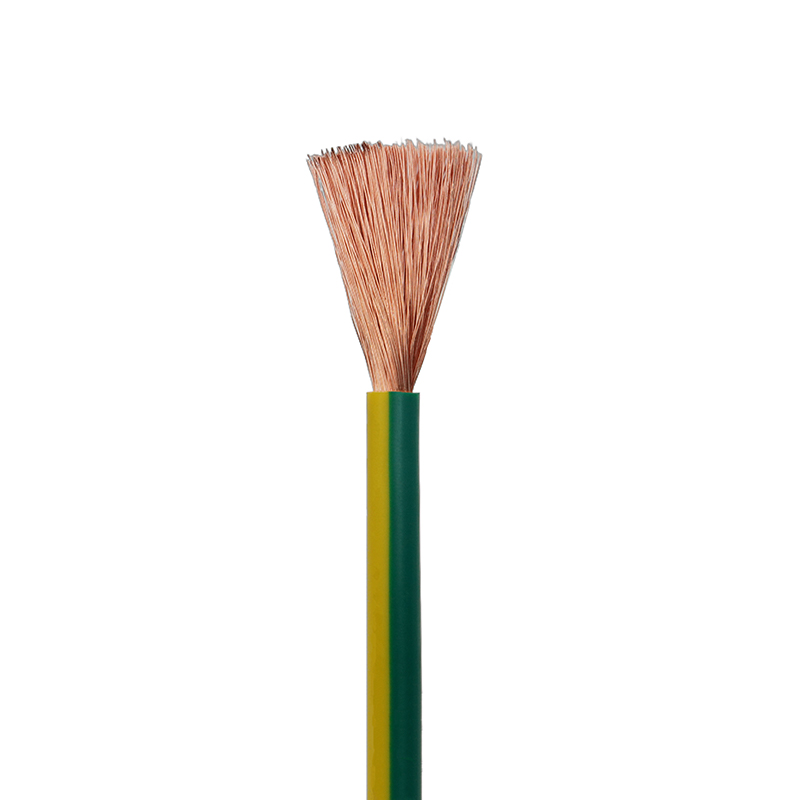

ل الكابلات المغلفة والمعزولة بالنحاس PVC يبدأ السلوك الميكانيكي والكهربائي بهندسة الموصلات. تعمل زيادة عدد الخيوط (العديد من الخيوط الدقيقة مقابل عدد قليل من الخيوط السميكة) على تحسين المرونة وعمر التعب في ظل دورات مرنة متكررة، ولكنها تغير مقاومة التيار المستمر قليلاً بسبب أكسدة السطح ومنطقة التلامس في النهايات. من الناحية العملية بالنسبة للكابل المحمي المرن المستخدم في تحريك الآلات أو الروبوتات، ينتقل المصممون عادة من تجديل الفئة 2/5 إلى تجديل الفئة 6/7 الأكثر دقة. وهذا يقلل من الحد الأدنى لنصف قطر الانحناء ويقلل بشكل كبير من تصلب عمل الموصل على المرن المتكرر.

قواعد الاختيار العملية

• إذا كان يجب أن ينثني الكابل بشكل مستمر (على سبيل المثال، سلسلة السحب)، فاختر عددًا أعلى من الخيوط وقم بتقييم العمر المرن إلى> مليون دورة.
• ل fixed wiring with occasional bending, coarser strands reduce cost and simplify terminations.
• عند تحديد حجم انخفاض الجهد، استخدم مقاومة الموصل عند درجة حرارة التشغيل (وليس درجة حرارة الغرفة) - تسخن الموصلات المجدولة بشكل أسرع تحت الحمل.

سمك العزل وتصنيف الجهد والاعتبارات الحرارية

يتم تحديد أنظمة العزل PVC من خلال تحملها الكهربائي وفئتها الحرارية. تؤثر السماكة بشكل مباشر على قوة العزل الكهربائي، لكن الخواص الحرارية للمركب تحدد القدرة على حمل التيار والبيئة المحيطة المسموح بها. بالنسبة للكابلات المرنة المحمية المستخدمة بالقرب من مصادر الحرارة، حدد مركبات PVC المصممة لدرجات حرارة تشغيل مستمرة أعلى (على سبيل المثال، مركبات مصنفة 90 درجة مئوية) وفكر في عزل أكثر سمكًا لهوامش الجهد الزائد العابر.

نصائح التصميم لتحسين الأداء

• حدد سُمك العزل وفقًا لجداول IEC/NEC لفئة الجهد المقصود وأضف 10-20% عندما تكون الحماية المؤقتة موضع اهتمام.
• عندما يكون تبديد الحرارة محدودًا (الكابلات المجمعة)، قم بتقليل الطاقة الكهربائية وفكر في المثبتات الحرارية في مركب PVC.
• تركيبات PVC المقاومة للأشعة فوق البنفسجية أو السترات الخارجية الإضافية تساعد في الهواء الطلق؛ خلاف ذلك، سوف يصبح PVC هشًا عند التعرض للأشعة فوق البنفسجية لفترة طويلة.

مواد غمد، مثبطات اللهب والمقاومة البيئية

توفر أغلفة PVC القياسية مقاومة جيدة للتآكل وفعالية من حيث التكلفة، ولكن تركيبتها المركبة تتحكم في القابلية للاشتعال وكثافة الدخان والسمية. بالنسبة للتطبيقات الصناعية وتطبيقات الفضاء العام، تكون البدائل منخفضة الدخان الخالية من الهالوجين (LSZH) مطلوبة في بعض الأحيان؛ ومع ذلك، فإن LSZH تضحي ببعض مقاومة الزيت/التآكل مقارنةً بخلطات PVC الهندسية. عند تحديد كابل مغلف ومعزول بطبقة من النحاس PVC، وضح ما إذا كان المشروع يتطلب اختبارات اللهب مثل اختبارات IEC 60332-1/3 أو اختبارات الدرج الرأسي UL 1581 — حيث يستهدف كل اختبار سلوكيات حريق مختلفة.

متى تصر على الأغماد الخاصة

• وسائل النقل العام أو الأنفاق أو الأماكن المغلقة: تتطلب LSZH أو PVC منخفض الدخان الذي تم اختباره.
• التثبيت الخارجي: استخدم خلائط PVC المقاومة للأشعة فوق البنفسجية والمقاومة للعوامل الجوية أو سترة إضافية من مادة TPU/PE.
• المناطق الصناعية الغنية بالنفط: اختر سترات خارجية مقاومة للزيت من مادة PVC أو المطاطية لتجنب التليين والتورم.

طرق التدريع للتحكم في EMI: الرقائق المعدنية، والجديلة، والإنشاءات المركبة

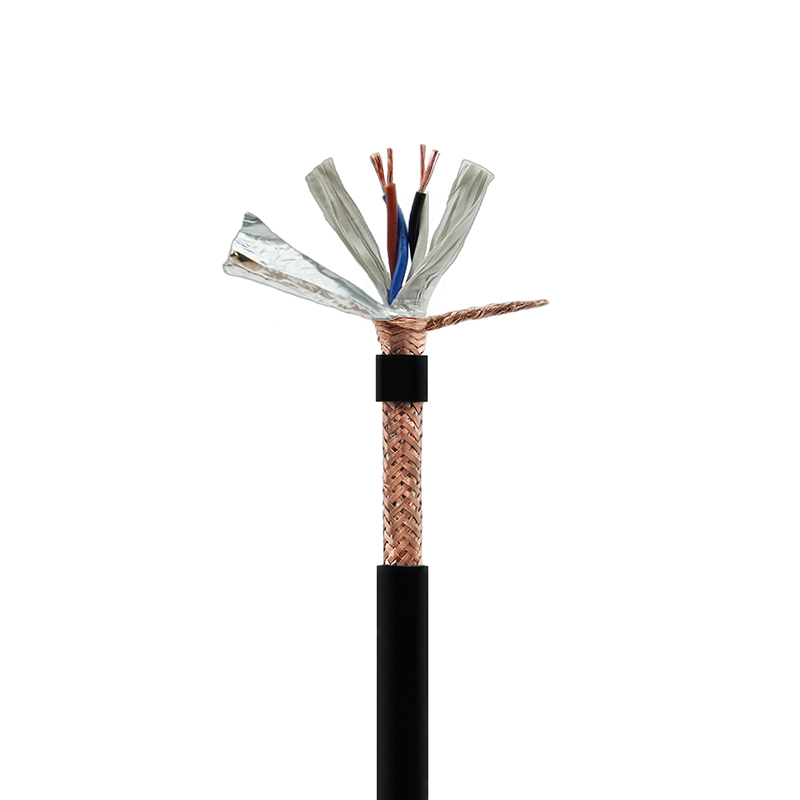

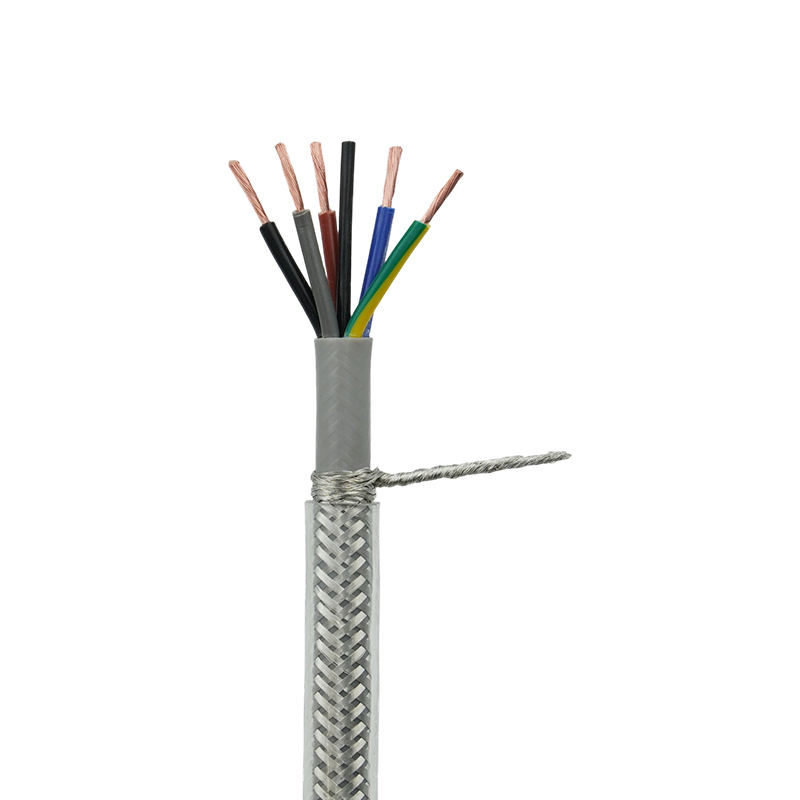

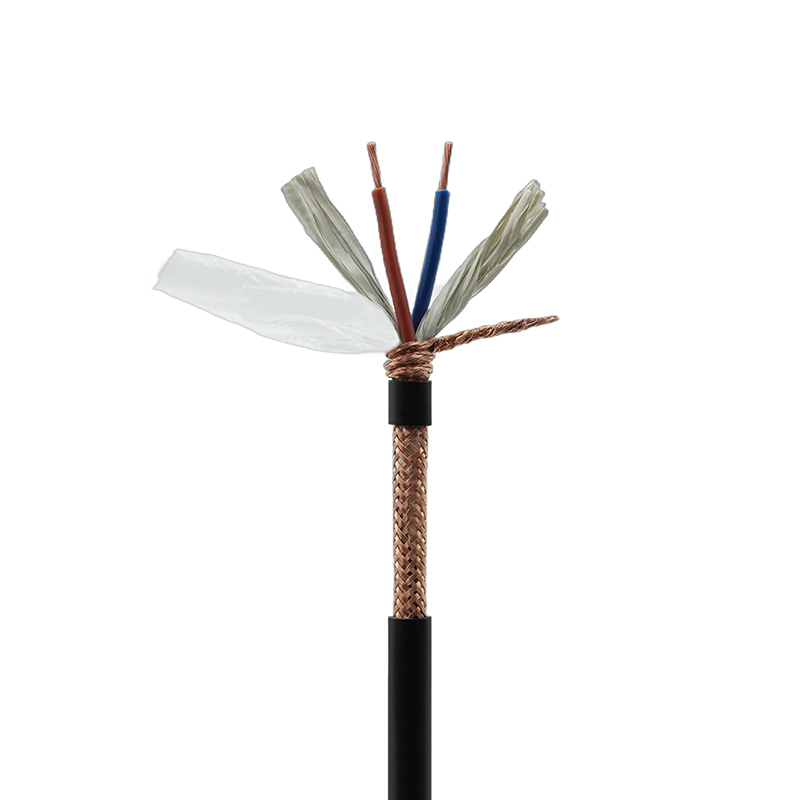

يجب أن يوازن اختيار الدرع بين التغطية والمرونة وممارسة التأريض. توفر الرقائق المعدنية (الألومنيوم/البوليستر) تغطية بنسبة 100% وهي ممتازة في الترددات العالية ولكنها هشة ميكانيكيًا وتقلل من عمر المرونة إذا تم استخدامها بمفردها على الكابلات المتحركة. توفر الدروع المجدولة (النحاس المعلب) متانة ميكانيكية وأداء جيد للتردد المنخفض، ولكن التغطية النموذجية تتراوح بين 60-95٪؛ التغطية الأعلى تزيد من الصلابة. توفر جديلة الرقائق المدمجة (الضفيرة السفلية المصنوعة من الرقائق المعدنية) أفضل حماية للنطاق العريض مع الحفاظ على مرونة معقولة.

إنهاء الدرع وممارسات التأريض

يحافظ إنهاء الدرع الصحيح على فائدة التدريع: الإنهاء عند أحد طرفي خطوط الإشارة لتجنب الحلقات الأرضية؛ بالنسبة للطاقة أو تشغيل الكابلات الطويلة، قد تكون هناك حاجة إلى دروع مربوطة من كلا الطرفين مع تأريض يمكن التحكم فيه. استخدم أسلاك الضغط أو التصريف الملحومة للاتصال منخفض المقاومة؛ تعد النهايات الميكانيكية المجعدة شائعة ولكن يجب التحقق منها من خلال اختبارات الاستمرارية والسحب. عند التوجيه عبر مبيتات الموصل، حافظ على استمرارية الدرع باستخدام الأغطية الخلفية المعدنية أو مشابك الدرع المخصصة لتقليل الانبعاثات المشعة.

ممارسات التثبيت: نصف قطر الانحناء، والتثبيت، وتخفيف الضغط

تعد أخطاء التثبيت سببًا متكررًا لفشل الكابل المبكر. بالنسبة للكابلات المعزولة بالنحاس PVC، يجب الالتزام بالحد الأدنى لقواعد نصف قطر الانحناء بناءً على بناء الكابل (تحدد الكابلات المرنة غالبًا 4 × قطر الكابل للاستخدام الديناميكي، وقد تسمح التركيبات الثابتة بـ 8 ×). يؤدي ضغط التثبيت المفرط إلى تشويه العزل ويمكن أن يؤدي إلى إنشاء نقاط ساخنة حيث يتركز التعب. استخدم مداخل الغدة ذات الحجم المناسب، واضبط المشابك اللولبية باستخدام وسادات واقية، وقم بتوفير حلقات الخدمة حيث تحدث الحركة.

• اتبع دائمًا نصف قطر الانحناء الديناميكي المحدد من قبل الشركة المصنعة؛ عندما تكون في شك، قم بزيادة نصف القطر بدلاً من تقليله.
• تجنب الحواف الحادة عند نقاط الدخول - استخدم الحلقات أو الشفاه المستديرة لمنع الاحتكاك.
• ل moving installations, route cables in dedicated trays or conduits to separate them from fixed wiring and sources of abrasion.

الاختبار والتتبع والشهادات: ما يمكن توقعه من مورد حسن السمعة

سيوفر مورد الكابلات الموثوق به اختبارات المصنع الموثقة: مقاومة الموصل، واختبارات الجهد العالي (hipot)، ومقاومة العزل، واستمرارية الدرع، والاختبارات الميكانيكية للحياة المرنة عند الاقتضاء. تعد إمكانية التتبع (أرقام الدفعة وشهادات المواد) وشهادات الطرف الثالث مثل CCC وUL وISO9001 وCE إشارات مهمة للتحكم في العمليات والامتثال لها. بالنسبة للإصدارات المخصصة، اطلب تقارير اختبار المصنع وخطط اختبار البناء حسب الطلب التي تعكس الضغوط الكهربائية والميكانيكية لتطبيقك.

اختبارات المصنع الموصى بها للكابلات المرنة المحمية

• مقاومة التيار المستمر واستمرارية الموصل - التحقق من المقياس والتجديل.
• اختبار Hipot بين الموصل والدرع/الأرض للتأكد من سلامة العزل.
• استمرارية الدرع والتحقق من التغطية (الكهربائية المرئية) وقياس تغطية الجديلة حيثما ينطبق ذلك.
• أخذ عينات من العمر الافتراضي للكابلات الديناميكية، مع فحوصات كهربائية ما بعد المرونة لالتقاط الخيوط المكسورة.

كشركة مصنعة، أضمن أن Junshuai تجري هذه الاختبارات الرئيسية في مختبراتنا الداخلية ويمكنها توفير نسخ الشهادات عند الطلب - تتيح لنا معدات الإنتاج والاختبار المتقدمة لدينا، جنبًا إلى جنب مع بيانات اعتماد CCC وUL وISO9001 وCE، تصميم الكابلات والتحقق من صحتها وفقًا للمواصفات المطلوبة.

اعتبارات التخصيص للتطبيقات الخاصة

عندما تتجاوز المشاريع عناصر الكتالوج القياسية، تتضمن نقاط التخصيص العملية ما يلي: تعدين الموصلات المتغيرة (النحاس الخالي من الأكسجين لضوضاء منخفضة)، والسترات الداخلية الملونة أو المرقمة لتحديد المجال المبسط، والإنشاءات الهجينة التي تجمع بين أزواج الطاقة والإشارة مع درع مشترك، والسترات الخارجية المخصصة للمقاومة الكيميائية. يؤثر كل تغيير على السلوك الميكانيكي والكهربائي وسلوك التوافق الكهرومغناطيسي، لذا فإن خطة التحقق من التصميم الخاضعة للرقابة أمر ضروري.

أسئلة يجب تحديدها قبل طلب تشغيل مخصص

• هل سيكون الكابل ثابتًا أم مثنيًا عرضيًا أم متحركًا بشكل مستمر؟
• هل هناك تعرضات بيئية (النفط، الأشعة فوق البنفسجية، المواد الكيميائية، رذاذ الملح)؟
• ما هي مستويات التوهين EMC المطلوبة عبر نطاقات التردد؟
• هل التتبع أو اختبار الدُفعات أو وضع العلامات المخصصة مطلوب لأسباب تنظيمية؟

نحن نعمل مباشرة مع العملاء للإجابة على هذه الأسئلة وإنتاج مواصفات مخصصة - إذا كنت بحاجة إلى تخصيص كابل مرن محمي ومغلف بـ PVC ، يمكنني إرشادك خلال المفاضلات وتزويدك بوثائق اختبار المصنع لتتناسب مع طلبك.
