استراتيجيات التدريع لبيئات VFD الصاخبة
تنتج VFDs جهد تحويل عالي التردد يمكنه أن يشع ويوصل على طول الموصلات. يقوم الدرع الفعال بمهمتين: فهو يعترض الانبعاثات المشعة ويوفر مسار عودة منخفض المقاومة لتيارات التسرب عالية التردد. بالنسبة للتركيبات العملية، تعامل دائمًا مع درع الكابل باعتباره جزءًا نشطًا من نظام التأريض بدلاً من الجديلة التجميلية - قم بإنهائه بقوة عند طرف محرك الأقراص وفكر في الإنهاء الثاني على لوحة أو أرض محلية لفترات طويلة لتقليل تراكم الجهد في الوضع الشائع.
نهاية الدرع أحادية الطرف مقابل نهاية الدرع من كلا الطرفين
عادةً ما يؤدي الإنهاء أحادي الطرف (نهاية المحرك فقط) إلى تقليل تيارات الحلقة الأرضية للتشغيل متوسط الطول في المنشآت الصناعية؛ يعمل الإنهاء من كلا الطرفين على تحسين فعالية التدريع للانبعاثات المشعة على المدى الطويل جدًا ولكنه قد يؤدي إلى ظهور تيارات متداولة إذا كانت أرض المصنع صاخبة. من الناحية العملية، قم بتقييم تأريض الموقع وقياس تيارات التسرب - إذا اكتشفت تدفقات حلقة أرضية عالية، فارجع إلى الطرف الفردي عند محرك الأقراص مع الربط المحلي في خزانة المحرك.

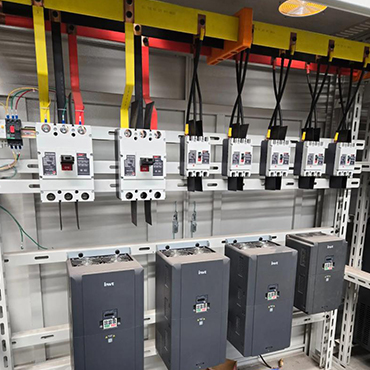

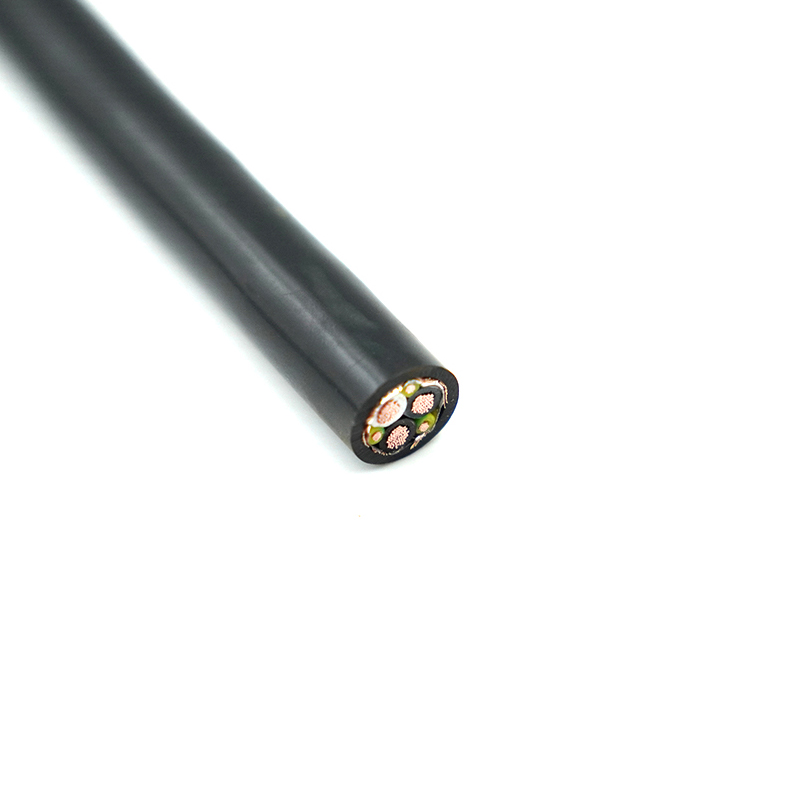

اختيارات بناء الكابلات وكيفية تأثيرها على الأداء
تعمل مادة الموصل ونوع العزل وهندسة الدرع على تغيير كيفية تصرف الكابل مع مخرجات PWM. الموصلات النحاسية قياسية. ومع ذلك، فإن عدد الجدائل وحجم الجديلة الفردية يؤثران على المرونة وتأثيرات الجلد/القرب عند الترددات الأعلى. يؤدي العزل ذو ثابت العزل الكهربائي المنخفض وظل الفقد المنخفض إلى تقليل الاقتران السعوي بين الموصلات وتقليل تيارات الشحن - وهذا مهم بالنسبة لتشغيل الكابلات الطويلة ومحركات الأقراص بدون مرشحات الإخراج.
| نوع الدرع | التوهين (HF) | المرونة | الاستخدام الموصى به |
| استنزاف رقائق الألومنيوم مايلر | عالية (تغطية جيدة) | معتدل | أشواط ثابتة حيث يكون توهين التردد العالي مهمًا |
| جديلة النحاس المعلبة | معتدل (depends on coverage %) | عالية | توجيه مرن، تجميعات مدرعة |
| مزيج جديلة احباط | عاليةest | معتدل | بيئات EMI الحرجة والمدى الطويل |
أفضل ممارسات التثبيت لفترة طويلة كابل VFD يدير
- حافظ على الفصل الفعلي عن كابلات التحكم/الاتصالات الحساسة - إذا كان الفصل مستحيلاً، قم بتوجيهه كابل محرك التردد المتغير في قنوات منفصلة أو استخدام الفصل المعدني المؤرض.
- تجنب لف الكابل الزائد بالقرب من محركات الأقراص؛ تزيد الملفات من الحث ويمكن أن تسبب انعكاسات الجهد الزائد على أطراف المحرك.
- راقب نصف قطر الانحناء المحدد من قبل الشركة المصنعة - يمكن أن تؤدي الانحناءات الضيقة إلى إتلاف استمرارية الدرع وزيادة الضغط العازل، مما يقلل من العمر تحت الضغط المتكرر.
- تنفيذ نقاط تأريض متوسطة لحوامل الكابلات المعدنية الطويلة جدًا أثناء مراقبة التيارات المتداولة؛ استخدم وصلات وصل ذات حجم مناسب للتيارات عالية التردد، وليس فقط تيارات الصدع ذات الحالة المستقرة.
الخصائص الكهربائية المهمة (وكيفية التخفيف من حدة المشكلات)
السعة وتيارات الشحن وتسخين المحرك
تنتج السعات من كابل إلى موصل ومن موصل إلى درع تيارات شحن عند تبديل VFD. تسبب تيارات الشحن خسائر إضافية في المحرك وتزيد من قراءات تيار المحرك. بالنسبة للمسافات الطويلة، اختر كابلات ذات سعة أقل لكل متر، أو قم بتثبيت مرشحات dV/dt أو مرشحات الإخراج الجيبية في محرك الأقراص لتقليل تبديل dv/dt وتقليل تيار الشحن في المحرك.
الانعكاسات ومقاومة الكابلات والجهد الزائد في أطراف المحرك
ترى حواف PWM السريعة الكابل كخط نقل؛ يؤدي عدم التطابق بين ممانعة خرج محرك الأقراص والممانعة المميزة للكابل إلى إنشاء انعكاسات جهد تظهر على شكل جهد زائد عابر في المحرك. تتضمن الحلول التحكم في dV/dt (المصدات والمرشحات)، واستخدام الكابلات ذات المعاوقة المناسبة، والحفاظ على أطوال الكابلات ضمن الحدود الموصى بها لمحرك الأقراص (راجع مستندات محرك الأقراص). بالنسبة للجهد العالي أو لمسافات طويلة، يمكن أن تساعد مفاعلات الخرج أيضًا في تخفيف الانعكاسات.
نهايات الموصل والدروع والحماية الميكانيكية
تؤثر جودة إنهاء الدرع بشكل مباشر على أداء EMC - استخدم اتصال الدرع المستمر بزاوية 360 درجة حيثما أمكن ذلك وتأكد من أن موصل التصريف أو الجديلة ملحومة أو مجعدة للحفاظ على مقاومة منخفضة. عند وجود الدرع (سلك فولاذي أو شريط)، يتم ربط الدرع بالأرض عند إحدى النقطتين أو كلتيهما اعتمادًا على ممارسة التأريض بالموقع. استخدم تخفيف الضغط المناسب لمنع سحب الدرع أو الموصل؛ غالبًا ما تتنكر الأعطال الميكانيكية على أنها أعطال كهربائية متقطعة.
الاختبارات والشهادات وسبب أهميتها

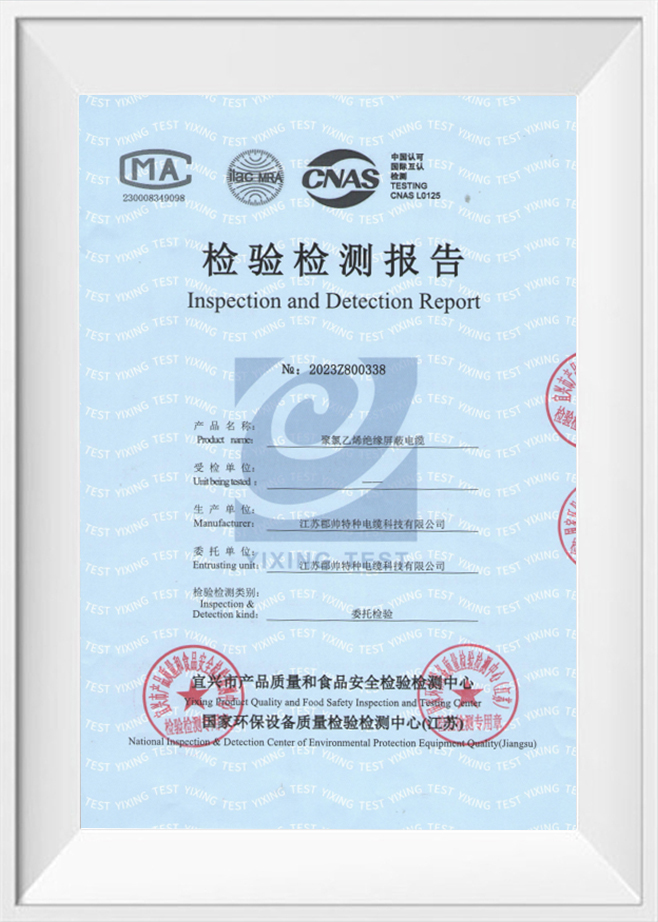

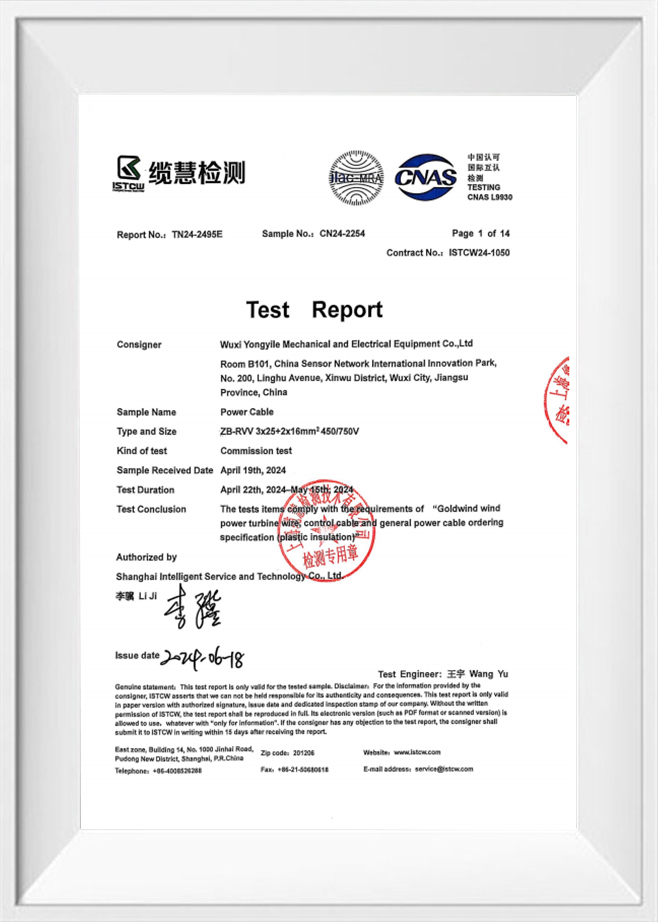

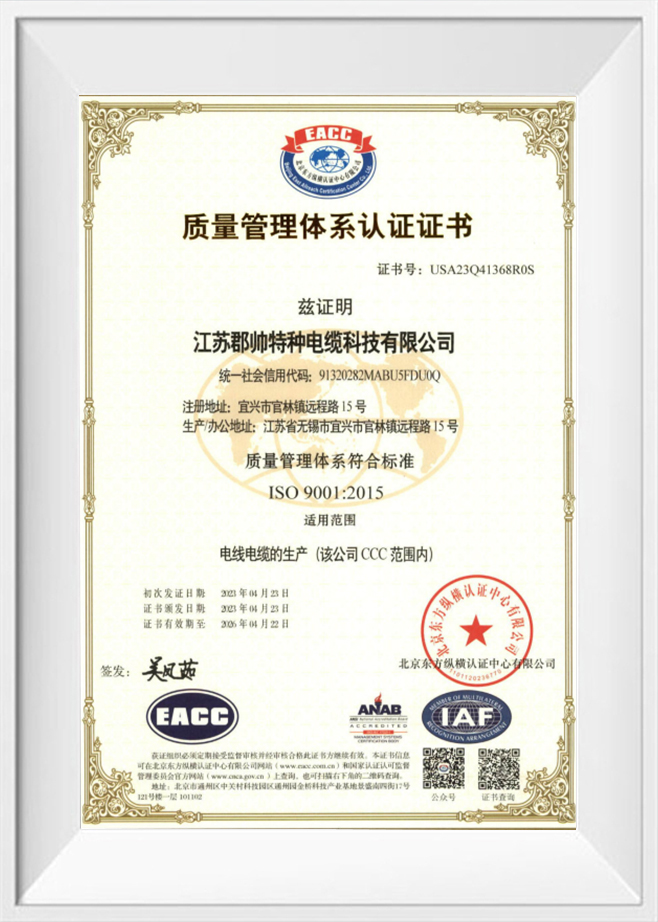

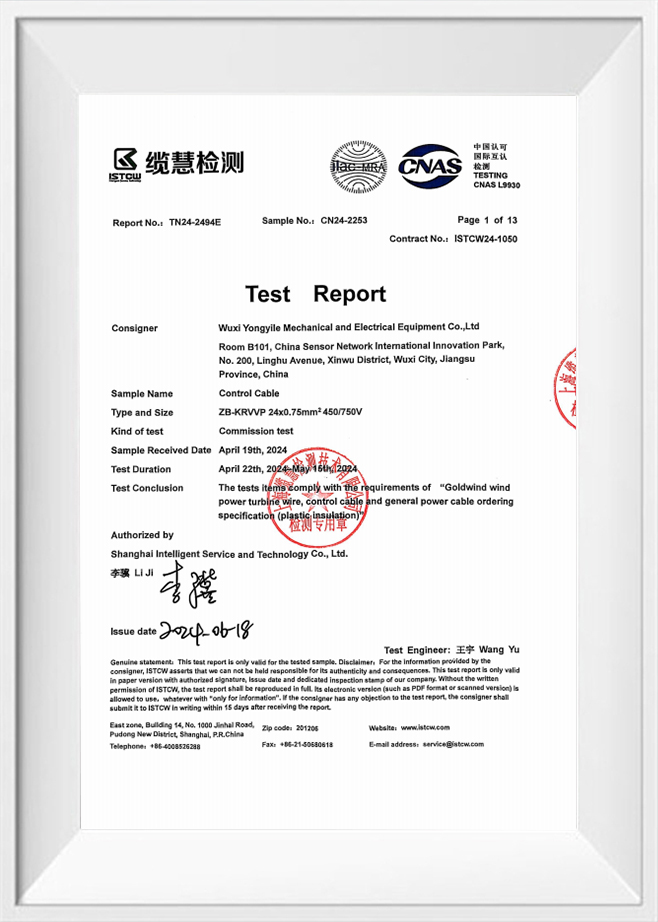

يضمن الأداء الذي تم التحقق منه من خلال الاختبارات (المقاومة، والسعة، والإمكانات العالية، واستمرارية الدرع، واختبارات انبعاث EMC) أن تتصرف الكابلات بشكل متوقع في تركيبات VFD. تشير الشهادات مثل UL وCE إلى الامتثال لمعايير السلامة وEMC المعترف بها، بينما يساعد نظام الجودة القوي ISO9001 في الحفاظ على الاتساق عبر دفعات الإنتاج. نحن نصنع كابل VFD محمي الدرجات ومصنعنا حاصل على شهادات CCC وUL وISO9001 وCE - وهذا يسمح لنا بدعم الإصدارات المخصصة بسجلات اختبار يمكن تتبعها عندما تتطلب المشروعات ذلك.
أوضاع الفشل الشائعة وقائمة التحقق من استكشاف الأخطاء وإصلاحها في الموقع
- التعثر المتقطع: التحقق من إنهاء الدرع واستمراريته؛ تتسبب الروابط الضعيفة في اقتران EMI في دوائر التحكم مما يتسبب في رحلات مزعجة.
- تيارات محمل المحرك العالية: تحقق من إجراءات تأريض العمود، وافحص توصيلات درع الكابل وفكر في تركيب حلقات تأريض العمود أو محامل معزولة حيثما كان ذلك مناسبًا.
- درجة الحرارة الزائدة في المحرك: قم بقياس تيار الشحن ومقارنته بمنحنيات تسخين المحرك - إذا ساهم الشحن، قم بخفض تردد التبديل أو تركيب المرشحات.
- شكاوى EMI الشديدة: قم بإجراء مسح للموقع باستخدام مسبار المجال القريب، ومراجعة تغطية الدرع (% جديلة)، وفكر في ترقية الدروع المركبة ذات الجديلة الرقيقة أو إضافة قلوب من الفريت على كابل المحرك.
إذا كنت تريد، يمكننا تقديم توصيات مخصصة لبناء الكابلات (جدل الموصل، نوع الدرع، مركب الغلاف) لتطبيقك - نحن نصمم وننتج حسب الطلب كابلات المحرك المحمية بـ VFD ويمكن توفير تقارير الاختبار والشهادات عند الطلب. عندما تكون الموثوقية وأداء التوافق الكهرومغناطيسي (EMC) مهمًا، فإن الكابل المصمم خصيصًا لهذا الغرض من جهة تصنيع معتمدة يقلل من وقت التشغيل ومتاعب الصيانة طويلة المدى.
