الكابلات المزدوجة المقاومة للغاز والنفط الصناعي: دليل اختيار عملي

نادراً ما تمنح أعمال النفط والغاز حياة سهلة للكابلات. قد يبدو الكابل المزدوج بسيطًا، ولكن في مصفاة التكرير، أو على أرضية الحفر، أو حول محطة الوقود، يجب أن يتحمل الاتصال بالهيدروكربونات، ودورة الحرارة، والاهتزاز، والغسل، وأحيانًا الحركة المستمرة. تعتبر الكابلات المزدوجة المقاومة للغاز والزيت هي الحل العملي عندما يصبح الكابل المزدوج الملتوي العادي لينًا أو منتفخًا أو متشققًا أو يفقد جودة الإشارة في وقت مبكر جدًا. السؤال المفيد ليس ببساطة "هل هو مقاوم للزيت؟" ولكن "أي زيت، وفي أي درجة حرارة، وإلى متى، وتحت أي ظروف ميكانيكية؟"

ما هي الكابلات الزوجية المقاومة للغاز والنفط الصناعية في الواقع؟

تستخدم الكابلات المزدوجة موصلين معزولين ملتويين معًا لحمل الإشارة. في المواقع الصناعية، قد تكون هذه الإشارة RS-485، أو أجهزة القياس، أو بيانات التحكم، أو إيثرنت، أو اتصال مستشعر منخفض المستوى. يساعد البناء المزدوج على رفض ضوضاء الوضع الشائع، ولكنه لا يجعل الكابل مناسبًا لخدمة النفط والغاز. تأتي المقاومة من البناء بأكمله: تجديل الموصلات، والمواد العازلة، والحشوات، والأشرطة، والدروع، والغلاف الداخلي، والغلاف الخارجي.

يجب التعامل مع الكابل الذي يتم بيعه لهذه البيئات على أنه تجميع هندسي وليس سلعة. يجب أن تقاوم السترة السوائل المحددة التي ستقابلها. يجب أن يحافظ العزل على خواصه الكهربائية. يجب أن يظل الدرع فعالاً بعد الانحناء والإنهاء. ويجب أن يتناسب الكابل مع طريقة التثبيت، سواء تم تثبيته في صينية، أو سحبه عبر قناة، أو ثنيه في آلة متحركة.

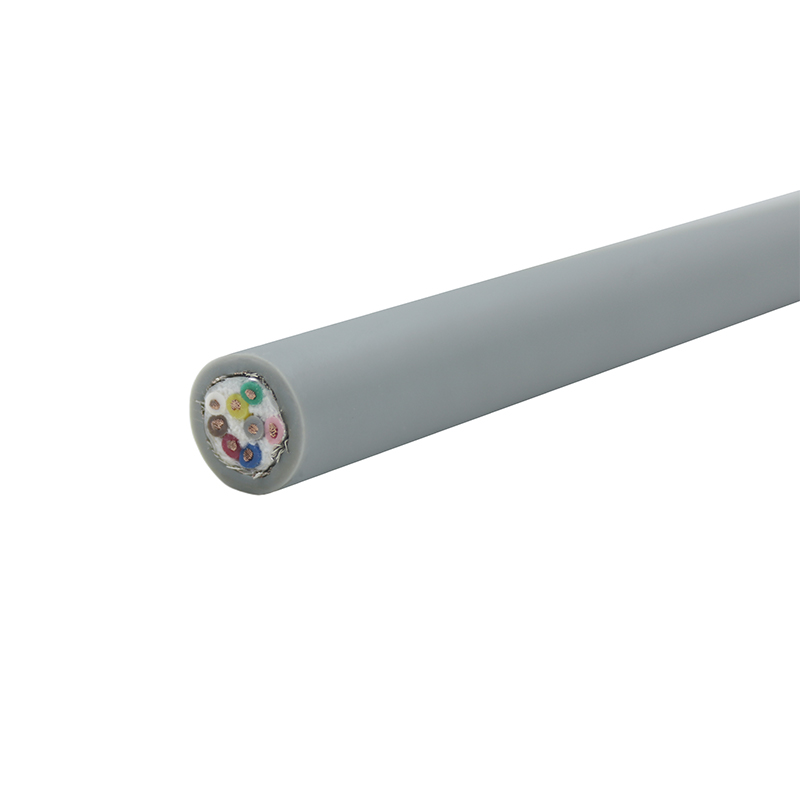

LIYCY-TP كابل بيانات مزدوج ملتوي ومحمي كابل ملتوي محمي من الدرجة الصناعية مخصص لوصلات الإشارة الدقيقة؛ ذات صلة عند مراجعة التجميعات المغلفة للبيئات الصعبة. عرض المنتج →

لماذا تعاقب بيئات النفط والغاز الكابلات الزوجية العادية

الهيدروكربونات ليست كلها متشابهة. يمكن للديزل والزيوت الهيدروليكية وزيوت التشحيم والنفط الخام والجليكول والميثانول وسوائل الحفر ومواد التنظيف الكيميائية مهاجمة البوليمرات بطرق مختلفة. بعضها يسبب تضخم الحجم. يقوم البعض باستخراج الملدنات ويترك السترة صلبة وهشة. البعض الآخر يعمل على تلطيف السطح أو تقليل مقاومة التآكل أو تغيير الأبعاد بما يكفي للتأثير على الموصلات والغدد. قد تفشل السترة التي تنجو من اختبار الرش بعد غمرها لفترة طويلة أو التعرض المتكرر لدرجة حرارة مرتفعة.

الحرارة تجعل الهجوم الكيميائي أسرع. يجعل البرد بعض المواد قاسية ويسهل تشققها. التعرض للأشعة فوق البنفسجية يزيد من عمر السترات الخارجية. تؤدي المياه المالحة والرطوبة إلى تآكل الدروع والمصارف والإنهاءات. يضيف الضغط الميكانيكي طبقة أخرى: الاهتزاز، والغسيل بالضغط، وتآكل علبة الكابلات، ونصف قطر الانحناء الضيق، والثني المستمر. في المناطق الخطرة، يجب أن يتناسب الكابل أيضًا مع تصميم التركيب، بما في ذلك الغدد والحواجز وترتيبات الختم. الكابل ليس "مقاومًا للانفجار" في حد ذاته؛ إنه جزء واحد من نظام متوافق.

السترات والمواد العازلة هي التي تصنع الفارق

غالبًا ما يكون البولي يوريثين، أو PUR، خيارًا قويًا للكابلات الصناعية المرنة المعرضة للزيت والتآكل والحركة المتكررة. إنه يوفر مقاومة جيدة للزيت وسلوكًا ميكانيكيًا قويًا، ولهذا السبب يظهر في تطبيقات سلسلة السحب والروبوتات والغسيل. إنها ليست عالمية: فالتعرض للماء الساخن والبخار يحتاج إلى فحص، وبعض التركيبات تتصرف بشكل مختلف عن غيرها. على سبيل المثال، يمكن أن يكون كبل Ethernet المحمي والمغلف بـ PUR مناسبًا لمناطق الأتمتة الزيتية حيث تكون سلامة الإشارة ومتانة الغلاف أمرًا مهمًا.

كابل محمي من فئة TPU-CAT6-STP PUR من الفئة 6 كابل ملتوي محمي من الفئة 6 من البولي يوريثان لوصلات جيجابت في البيئات الصناعية والخارجية شديدة التآكل؛ ذات صلة عندما تكون صلابة السترة مهمة. عرض المنتج →

يعد مطاط النتريل والبولي كلوروبرين ومركبات المطاط الأخرى شائعة حيث تكون هناك حاجة إلى مقاومة الزيت ومقاومة الحرارة والمتانة الخارجية. إنها تميل إلى أن تكون أثقل وأقل مرونة من PUR، لذا فهي تناسب المسارات الثابتة أو المرنة بشكل أفضل من استخدام سلسلة السحب ذات الدورة العالية. يقاوم البولي إيثيلين الرطوبة والعديد من المواد الكيميائية بشكل جيد ولكنه أكثر صلابة وأقل تسامحًا في الحركة. يعتبر PVC اقتصاديًا ومثبطًا للهب، لكن مقاومة الزيت تختلف بشكل كبير حسب التركيبة، لذا فإن "سترة PVC" وحدها لا تخبرك إلا بالقليل جدًا. تظهر FEP وPTFE حيث تبرر المقاومة الكيميائية أو درجة الحرارة المرتفعة التكلفة.

اختيار العزل مهم بنفس القدر. يمكن لكل من PE وPP وFEP وXLPE أن يخدم احتياجات كهربائية وحرارية مختلفة. بالنسبة للكابلات الزوجية، تؤثر السعة والمقاومة وعدم توازن الزوج على جودة الإشارة. لا يمكن للسترة السميكة المقاومة للزيت أن تعوض عن هندسة الزوج الضعيفة.

التدريع، والاقتران، وسلامة الإشارة

مواقع النفط والغاز صاخبة كهربائيا. يمكن للمحركات ومحركات الأقراص ومعدات اللحام وأجهزة الراديو وتوزيع الطاقة أن تجمع الضوضاء في أزواج الإشارات. توفر دروع الرقائق تغطية عالية وهي جيدة للإنشاءات المدمجة. تقاوم الدروع المضفرة الانثناء والأضرار الميكانيكية بشكل أفضل. تجمع العديد من الكابلات الزوجية الصناعية بين الاثنين. يمكن أن يؤدي الدرع الفردي الفردي إلى تقليل التداخل، بينما يتعامل الدرع العام مع التداخل الخارجي.

لا يعمل الدرع إلا إذا تم إنهاؤه بشكل صحيح. يمكن لسلك التصريف الذي يُترك عائمًا، أو الدرع المؤرض عند نقطة خاطئة، أو الموصل ذو الترابط الضعيف بزاوية 360 درجة أن يحول الكابل الجيد إلى مصدر للأعطال المتقطعة. في المناطق الخطرة، يجب أيضًا أن تتوافق نهايات الدرع والصرف مع تصميم التأريض والعزل. لا تفترض أن المزيد من التدريع هو الأفضل دائمًا؛ اختر الدرع ليتناسب مع مشكلة الضوضاء ونوع الزوج والمساحة المتاحة.

قائمة مرجعية للاختيار العملي

يجب أن يبدأ التحديد بالتعرض، وليس عنوان الكتالوج. يعد الجدول أدناه طريقة مدمجة لمقارنة ما يطالب به المورد وما يحتاجه التطبيق بالفعل.

تفاصيل التثبيت والصيانة هي التي تحدد مدة الخدمة

حتى الكابل الجيد يمكن أن يفشل عند التثبيت. احترام نصف قطر الانحناء. تجنب روابط الكابلات الضيقة التي تسحق هندسة الزوج. دعم الجري العمودي الطويل. أبقِ أزواج الإشارة منفصلة عن كابلات الطاقة حيثما كان ذلك ممكنًا، واتبع تصميم التدريع والتأريض. في مناطق الغسيل، تأكد من أن الغدد والنهايات متوافقة مع مادة الغلاف ولا تخلق تركيزات إجهاد.

إذا كان المسار يتحرك، استخدم كابلًا مصممًا ومختبرًا لهذه الحركة. على سبيل المثال، تم تصميم كبل سلسلة السحب الملتوي المحمي عالي المرونة من أجل الثني المتكرر بدلاً من التعديل العرضي. بالنسبة لتشغيل الدرج الثابت، قد يظل المطاط الأكثر صرامة أو سترة PUR هي الخيار الصحيح، ولكن لا يلزم أن يكون العمر المرن هو العامل المقيد. أثناء الصيانة، قم بفحص السترة بحثًا عن تورم، والشقوق، والتسطيح، وتآكل الدرع، والإنهاءات السائبة. استبدل الكابل الذي تغير شكله أو صلابته بعد التعرض للمواد الكيميائية؛ لقد فقدت بالفعل جزءًا من هامش الأمان الخاص بها.

TRVVSP كابل سلسلة السحب الملتوي المحمي عالي المرونة كابل سلسلة سحب ملتوي محمي للإشارة عالية السرعة ونقل الطاقة في الطرق المتحركة؛ قم بالفحص عندما يكون الثني المتكرر جزءًا من التثبيت. عرض المنتج →

فحوصات الجودة والوثائق التي يجب طلبها

اطلب أكثر من اسم المادة. تتضمن الأدلة المفيدة ظروف اختبار الغمر بالزيت، ونتائج الشد والاستطالة قبل وبعد التعرض، وتضخم الحجم، وأداء الانحناء البارد، وسلوك اللهب، واستمرارية الدرع، ومقاومة الموصل، وتحمل الجهد. بالنسبة لأزواج البيانات، تساعد بيانات السعة والممانعة في التأكد من أن الكبل سيدعم الإشارة المقصودة. بالنسبة للتطبيقات المتحركة، تكون شروط اختبار المرونة أكثر أهمية من الوصف العام "المرونة العالية".

تعد إمكانية تتبع الدفعة ووضع علامات على الغلاف وبيان واضح لنطاق درجة الحرارة المختبرة من نقاط الشراء العملية أيضًا. إذا لم يتمكن المورد من شرح كيفية اختبار الكابل، أو لم يتمكن من مطابقة الغلاف مع قائمة السوائل الفعلية، فاستمر في طرح الأسئلة. لدينا موارد المختبرات والاختبارات هي نوع التفاصيل التي تستحق المراجعة قبل قفل المواصفات.

مطابقة الكابل للتطبيق

• المنصات البحرية وأرضيات الحفر: طرق تركيب المياه المالحة والنفط والاهتزاز والأشعة فوق البنفسجية والمناطق الخطرة.
• المصافي ومصانع البتروكيماويات: الحرارة، الهيدروكربونات، EMI، والمسارات الطويلة الثابتة الممزوجة بالثني المحلي.
• مزارع الخزانات ومحطات الوقود: التقادم الخارجي، وملامسة الوقود، وختم البخار، ومسارات الكابلات الطويلة.
• خطوط الأنابيب ومحطات الضاغط: تقلبات واسعة في درجات الحرارة، والاهتزاز، وسلامة إشارة الأجهزة.
• الآلات والأتمتة في المصانع الزيتية: المبرد، الزيت الهيدروليكي، الثني المتكرر، والكشط.

لا ينبغي أن نتوقع من نفس درجة الكابل أن تحل كل حالة. قد يُطلق على زوج الأدوات الثابتة في مصفاة ساخنة وكابل الزوج المتحرك في آلة مزيتة اسم "مقاوم للزيت"، لكن تصميمهما مختلف. يقوم الاختيار الجيد بفصل هذه الواجبات مبكرًا، ثم يطابق السترة والدرع وبناء الزوج والموافقة على المسار.

الجمع بين المواصفات

تعد الكابلات المزدوجة المقاومة للغاز والزيت الصناعي عنصرًا تفصيليًا له تأثير كبير على الموثوقية. ابدأ بقائمة السوائل ودرجة الحرارة، ثم اعمل على الأداء الكهربائي، والتدريع، والحركة الميكانيكية، ومتطلبات المناطق الخطرة، والوثائق. عندما يكون المسار ثابتًا، قم بإعطاء الأولوية للمقاومة الكيميائية والحرارية. أينما يتحرك، أضف عمرًا مرنًا ومقاومة للتآكل لنفس المراجعة. يحافظ هذا الطلب على صدق المواصفات ويتجنب الدفع مقابل ميزة السترة التي لا تعالج وضع الفشل الحقيقي.

إذا كنت تقوم بتضييق كابل لمصفاة أو محطة أو منصة أو حزمة بحرية معينة، تحدث إلى فريقنا مع التعرض للسوائل، والطريق، وتفاصيل الإشارة. عادةً ما توفر مذكرة التطبيق القصيرة والواضحة وقتًا أطول من القائمة الطويلة من المطالبات العامة "مقاومة الزيت".
