كابل المضخة المسطح - التصميم والاختيار والتركيب والصيانة

ما هو كابل المضخة المسطح وسبب أهميته

كابل المضخة المسطح هو نوع من كابلات الطاقة والإشارة المرنة ومنخفضة المستوى المصممة لتجميعات المضخات وأنظمة إطلاق المحركات ومعدات معالجة السوائل المدمجة حيث تكون المساحة محدودة وتكون الحركة أو الاهتزاز موجودة. على عكس الكابلات المستديرة، تقوم الكابلات المسطحة بحزم الموصلات جنبًا إلى جنب في شريط رفيع يقلل من نصف قطر الانحناء ويبسط التوجيه على طول أسطح الهيكل، وداخل مسارات الكابلات، ومن خلال القنوات الضيقة. بالنسبة للتطبيقات التي تجمع بين الحركة المتكررة والتعرض للرطوبة والتوجيه المحدود، فإن اختيار الكابل المسطح المناسب يعمل على تحسين عمر الخدمة وتقليل وقت التوقف عن العمل وتبسيط عملية التثبيت.

البناء والمواد النموذجية

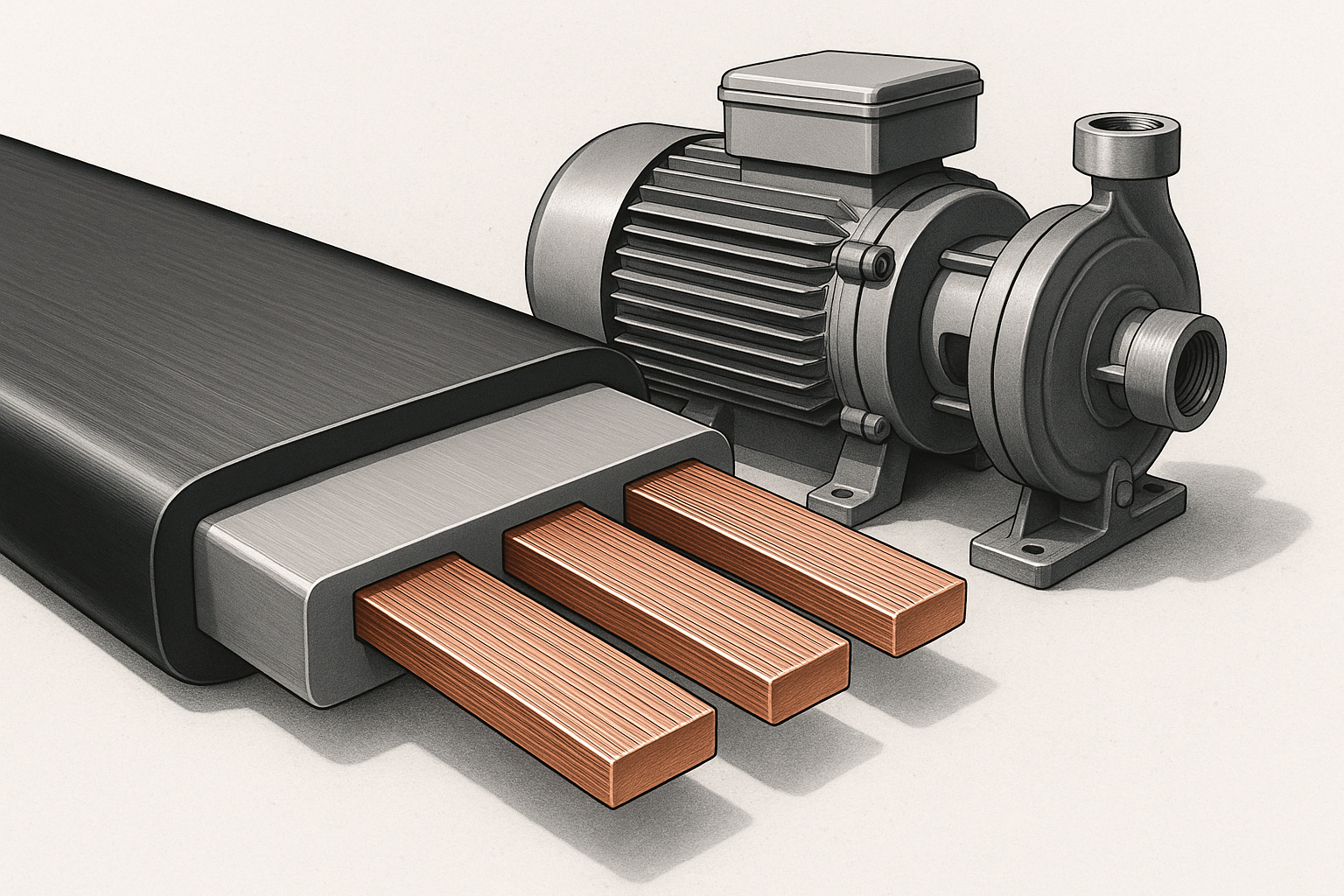

يتكون الكابل المسطح النموذجي للمضخة من ثلاث طبقات: الموصلات والعزل والغلاف الخارجي أو الشريط. عادة ما تكون الموصلات من النحاس المجدولة للحفاظ على مرونة الكابل مع الحفاظ على الموصلية. تختلف المواد العازلة حسب درجة الحرارة ومتطلبات التعرض للمواد الكيميائية. خيارات العزل الشائعة هي كلوريد البوليفينيل (PVC) للاقتصاد، والمطاط الصناعي الحراري (TPE) لتحسين المرونة، والبولي إيثيلين المتشابك (XLPE) لدرجات الحرارة المرتفعة ومقاومة التآكل. قد يكون الغلاف الخارجي أو الشريط من البوليستر، أو البولي يوريثين، أو PVC المدعم بمادة لاصقة، ويتم اختياره لمقاومة التآكل، ومقاومة الزيت، وختم الماء.

المتغيرات والتكوينات

يأتي كابل المضخة المسطح في العديد من التكوينات لتتناسب مع احتياجات التشغيل:

• شريط الطاقة فقط: عدد قليل من الموصلات ذات المقياس العالي لتزويد المحرك.
• الطاقة والإشارة المجمعة: أحجام الموصلات المختلطة لقوة المحرك بالإضافة إلى أجهزة الاستشعار أو أسلاك التحكم.
• المتغيرات المحمية: حماية فردية أو شاملة لتقليل التداخل الكهرومغناطيسي لخطوط التحكم الحساسة.
• أنواع مقاومة للماء أو مغلفة: طبقات خارجية محكمة الغلق للبيئات المعرضة للغمر أو الرش.
• درجات عالية المرونة: عدد إضافي من الخيوط وعزل مرن للمحركات طويلة المدى وأنظمة الحركة المستمرة.

التطبيقات الشائعة في أنظمة المضخات

استخدم الكابل المسطح في المضخات الغاطسة، ووحدات المضخات المعبأة، ومضخات الجرعات، ومجموعات التعزيز، ومحطات الضخ المثبتة على الانزلاق. تشمل الاستخدامات النموذجية توجيه طاقة المحرك في غرف السحب الضيقة، وحمل تعليقات التشفير أو المستشعر من رؤوس المضخة، وتوصيل لوحات التحكم عن بعد من خلال قنوات الكابلات الضيقة. عند الحاجة إلى توجيه مطوي أو متعدد الطبقات، غالبًا ما يكون الكابل المسطح أفضل من الكابل المستدير ويمكن أن يقلل الضغط على الموصلات.

المواصفات الكهربائية والميكانيكية الرئيسية التي يجب التحقق منها

عند اختيار كابل مسطح للمضخة، ركز على المعلمات التي تؤثر بشكل مباشر على الموثوقية في بيئة المضخة:

كيفية اختيار الكابل المسطح المناسب لمضختك

ابدأ بالحمل الكهربائي. حساب تيار المحرك وانخفاض الجهد المتوقع على طول الكابل. اختر منطقة المقطع العرضي للموصل للحفاظ على انخفاض مقبول في الجهد مع ترك هامش لتيارات بدء التشغيل. مطابقة تصنيف درجة حرارة العزل مع أعلى درجة حرارة بيئية متوقعة بالإضافة إلى هامش الأمان.

بعد ذلك، فكر في الحركة الميكانيكية. إذا كان الكابل يتحرك بشكل متكرر، فاختر بنية عالية المرونة مع موصلات مجدولة بشكل جيد وعزل مطاطي. بالنسبة للتوجيه الثابت خلف اللوحات، قد تكون أشكال PVC الاقتصادية مقبولة. بالنسبة للأماكن الرطبة أو المغمورة بالمياه، اختر سترات محكمة الغلق مصنفة للحماية من دخول الماء والمقاومة للمواد الكيميائية.

أفضل ممارسات التثبيت

التثبيت الصحيح يقلل من نقاط الضغط ويطيل عمر الكابل. اتبع هذه الخطوات العملية:

• قم بتوجيه الكابل على طول الأسطح الملساء. استخدم قنوات أو صواني واقية في المناطق التي قد يحدث فيها التآكل.
• تجنب الانحناءات الحادة. حافظ على نصف قطر الانحناء أعلى من الحد الأدنى الذي حددته الشركة المصنعة، وعادة ما يكون عدة أضعاف سمك الكابل.
• قم بتأمين الكابل على فترات منتظمة باستخدام المشابك أو الوسادات المدعومة بمادة لاصقة لمنع الاحتكاك وتقليل الضغط الديناميكي.
• يتم تشغيل الطاقة والإشارة بشكل منفصل عندما يكون ذلك ممكنًا. في حالة التوجيه معًا، استخدم كابلًا محميًا أو أقسامًا معدنية مؤرضة للحد من التداخل.
• قم بإنهاء الموصلات المتوافقة واستخدم تخفيف الضغط لمنع سحب الموصل عند نقاط الإنهاء.

الاختبار والامتثال

التحقق من المعايير ذات الصلة وإجراء الاختبارات قبل التشغيل:

• اختبار الاستمرارية ومقاومة العزل للتحقق من سلامة الموصل بعد التثبيت.
• التحقق من انخفاض الجهد تحت الحمل للتأكد من حجم الكابل.
• اختبار وظيفي للحساسات وخطوط التحكم مع تشغيل المحرك للتأكد من عدم وجود تداخل.
• حيثما أمكن، تحقق من تصنيفات الكابلات وفقًا للقوانين الكهربائية المحلية والتوجيهات الخاصة بالمواقع الخطرة أو الرطبة.

الصيانة واستكشاف الأخطاء وإصلاحها

قم بتنفيذ روتين فحص بسيط لاكتشاف علامات التآكل المبكرة:

• الفحص البصري للجروح أو السحجات أو الموصلات المكشوفة.
• التحقق من الإنهاء للتآكل والضيق.
• راقب الأخطاء المتقطعة التي تظهر أثناء الحركة، والتي غالبًا ما تشير إلى وجود خيوط مكسورة داخل المادة العازلة.
• استبدل أقسام الكابلات التي تظهر عليها أضرارًا متكررة بدلاً من محاولة إجراء إصلاحات ميدانية في المناطق ذات الضغط العالي.

إذا واجهت رحلات بالسيارة، أو قراءات غير منتظمة للمستشعر، أو فقدان الاتصال، فاعزل الكابل واختبر الموصلات الفردية للتأكد من الاستمرارية والانقطاعات المتقطعة. استخدم راسم الذبذبات أو مسجل البيانات للأعراض المتعلقة بالـ EMI لتحديد نقاط الاقتران.

اعتبارات التكلفة ومقايضات دورة الحياة

يختلف سعر الكابلات المسطحة باختلاف مقياس الموصل والمواد العازلة والدروع والسترات الخاصة. تكلف المتغيرات عالية المرونة والمقاومة للماء مبلغًا أكبر في المقدمة ولكنها تقلل من تكرار الاستبدال في البيئات الصعبة. عمالة تركيب العوامل — يمكن أن يوفر الكابل المسطح الوقت في التوجيهات المقيدة ولكنه قد يتطلب عمليات إنهاء أكثر دقة. قم بموازنة التكلفة الأولية مقابل فترات الصيانة المتوقعة وتكلفة التوقف المحتملة لعملياتك.

قائمة مرجعية لشراء كابل المضخة المسطح

• تأكد من قياس الموصل مقابل المحرك وتيار بدء التشغيل.
• التحقق من تصنيف درجة حرارة العزل والمقاومة الكيميائية.
• اختر التصنيف المرن المطابق لدورات الحركة المتوقعة.
• اتخذ قرارًا بشأن الحماية في حالة وجود خطوط تحكم أو اتصال حساسة.
• اختر مادة السترة المناسبة للتآكل ومستوى التعرض للماء.
• اطلب أوراق البيانات ونتائج اختبار دورة الانحناء من الموردين.

التوجيه الختامي

عند تحديد وتثبيت وصيانة كابل مسطح للمضخة مع الاهتمام بالحمل الكهربائي والحركة الميكانيكية والتعرض البيئي، يصبح الكابل عنصرًا موثوقًا به في نظام المضخة بدلاً من نقطة فشل متكررة. استخدم قائمة المراجعة أعلاه أثناء عملية الشراء واحتفظ بسجلات واضحة لأرقام أجزاء الكابل ومواقع التثبيت وتواريخ الفحص لتبسيط أعمال الصيانة المستقبلية. إذا كنت بحاجة إلى قالب مواصفات أو جدول مقارنة مرتب للكابلات المرشحة، فقم بتوفير الحمل وملف تعريف الحركة المتوقع والبيئة ويمكن إعداد المواصفات المركزة بسرعة.
